THREADED FLANGE چیست؟

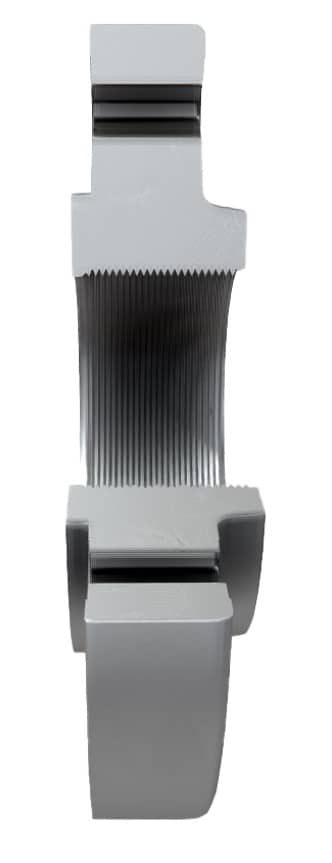

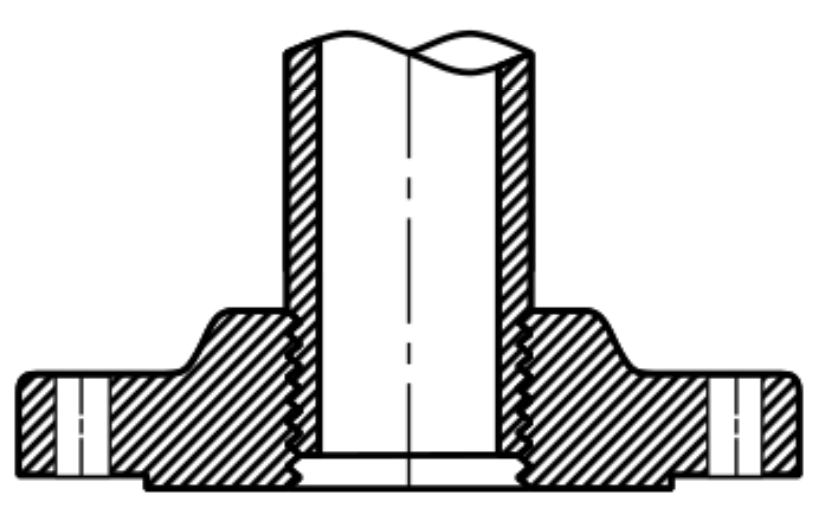

طراحی فلنج رزوه ای (که به آن “screwed flange” نیز گفته می شود) از یک رزوه پیچ برای اتصال فلنج به لوله استفاده می کند. یک male thread روی انتهای لوله بریده می شود در حالی که یک female thread در سوراخ فلنج بریده می شود. سپس لوله رزوه‌دار نر به فلنج رزوه‌دار مادگی پیچ می‌شود.

اگرچه طراحی فلنج رزوه‌ای در اندازه‌ها و درجه‌بندی‌های فشار زیادی موجود است، اما عمدتاً برای سیستم‌های لوله‌کشی با اندازه کوچک یعنی ≤ 4 اینچ استفاده می‌شود. استفاده از آن نیز معمولاً به سیستم های غیر سمی، سیستم های فشار پایین و سیستم های دمای پایین محدود می شود. فلنج های رزوه ای با اندازه ½ اینچ تا 2 اینچ بسیار رایج تر از اندازه های 2 اینچ و بالاتر هستند. فلنج های رزوه ای به دلیل کاربرد کمتری که دارند، فقط از سطوح صاف و برآمده استفاده می کنند. آنها برای کاربردهای دمای بالا مناسب نیستند زیرا هندسه رزوه مخدوش می شود که اغلب منجر به نشتی می شود.

مزیت اصلی فلنج های رزوه ای این است که می توان آنها را بدون نیاز به جوش به لوله متصل کرد. ایجاد اتصالات بدون نیاز به جوش یک مزیت قابل توجه است و در برخی مکان ها و صنایع ضروری است. مناطق انفجاری (مناطق دارای رتبه بندی قبلی) مانند پمپ بنزین ها، کارخانه های هگزان، انبارهای دارای مایعات قابل اشتعال و غیره. اگر نیازی به جوشکاری نباشد، منبع احتمالی احتراق حذف می شود. مزیت دیگر این است که مونتاژ و جداسازی اتصال فلنجی رزوه‌دار سریع‌تر و آسان‌تر از اتصال فلنج جوشی است.
