فلنج (FLANGES)
فلنج اتصال دهنده لوله و شیر آلات به هم می باشد و به صورت قطعه دیسکی شکلی است که سوراخ هایی در اطراف دارد و همیشه به صورت جفت با کمک پیچ و مهره دو قطعه را به هم وصل می کند
انها را سه قسمت واشر،پیچ و مهره تشکیل می دهند و آب بندی بین دو فلنج توسط Gasket انجام می گیرد.
انواع فلنج ها و کاربرد آن ها
(flange neck Weld)
flange neck Weld دارا ی یک گردن مخروطی است که شعاع این گردن در انتها با قطر لوله برابر و به آن جوش می شود.
وجود این گردن باعث تقویت تحمل آن می گردد. این نوع فلنج برا ی تحمل فشارهای بالا و دماهای زیر صفر و همچنین بارهای نوسانی و ارتعاشی مناسب است.
(flange weld Socket)
flange weld Socket دارای محفظه ای است که محل قرار گیر ی لوله می باشد و از بیرون جوشکاری می شوند.
کاربرد آنها در سیستم ها ی لوله کشی که دارای فشار کاری بالا و قطر لوله کشی کم است می باشد.
Slip on flange
این نوع در سرویس های معمولی مورد استفاده قرار میگیرد. نصب آن ساده است. مکانیزم اتصال این نوع فلنج به لوله به این صورت است که لوله طوری داخل آن قرار می گیرد که به اندازه مشخص و استانداردی از صفحه داخل آن فاصله داشته باشد و از داخل و خارج جوشکاری می گردد .
flange Screw
درون انها رزوه ، کار شده است و لوله می تواند درون آن پیچ شود. از مزایای این نوع عدم احتیاج به جوشکاری است.
البته در صورت لزوم و فشارهای بالا می توان از جوش نیز در آن ها استفاده کرد.
فلنج گردندار (Weld-Neck ) فلنج گردندار با توجه به داشتن (Neck) قادر است مقدار فشاری که در قسمت زیرین فلنج وارد می شود را کاهش دهد . این موضوع در خطوط لوله که در دماهای کاری بالا یا پایین قرار دارند بیشتر موضوعیت دارد به این دلیل که لوله در برابر فشارهای زیاد مقاومت…

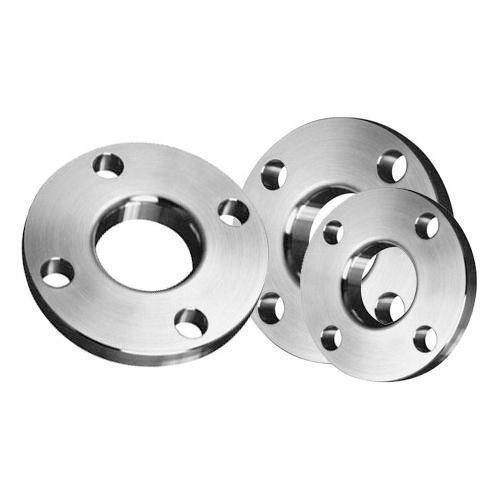

فلنج اسلیپان (Slip-on): فلنج اسلیپان که با نام هاب فلنج (hubbed flange) و فلنج روکار نیز شناخته می شود جزء رایج ترین فلنج ها است. نحوه اتصال این نوع فلنج به خط لوله بدین صورت است که جوشکاری هم در قطر خارجی لوله و هم در طرف داخلی فلنج به لوله انجام میشود. قطر داخلی …
